双搅拌智能注浆一体机设备自动化注浆施工工艺

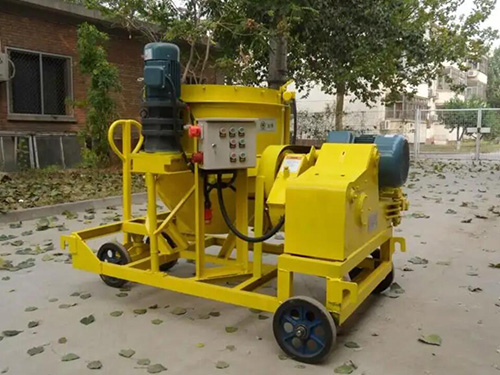

　　双搅拌智能注浆一体机是隧道衬砌专用注浆机，又称为拱顶带模注浆一体机，集搅拌、制浆、储浆、注浆、自动打印流量和压力等多功能为一体，支持智能触屏操作功能，操作简单，广泛应用于隧道二衬拱顶带模注浆。双搅拌注浆一体机采用双层设计，上层制浆，下层拌浆，前端注浆，注浆压力及流量自动化打印，实现一台设备“打天下”，减少设备投入的同时，提高注浆工效两倍以上，也降低了现场作业人员的劳动强度。隧道二衬拱顶带模注浆是为了提高隧道拱顶衬砌质量的整体性和密实度，加强对隧道拱顶衬砌混凝土冲顶灌注的监控和管理，掌握支护的超欠挖情况，及时进行拱顶不密实部位实施带模注浆，保证拱顶衬砌结构的整体性。

　　双搅拌智能注浆一体机带模注浆的优点

　　1、二衬模板顶部预留注浆管及注浆排气孔，同时兼做检查拱顶混凝土是否饱满的观察孔。

　　2、采用RPC注浆管、与二衬砼同强度的水泥浆、制浆注浆一体机等灌注设备，设备简单，走行及操作方便。

　　3、双搅拌注浆一体机操作简便，注浆在二衬混凝土浇筑完成约2-3小时后开始，一板二衬需要2h左右，不占用正常二衬施工时间。

　　4、带模注浆可在混凝土初凝时开始注浆，且注浆压力远高于脱模后的注浆压力，提高衬砌混凝土与注浆处理浆液的整体性，修复各种混凝土缺陷。

　　5、带模注浆时，由于受到台车模板的保护，二衬混凝土不会破坏。一般混凝土浇筑压力超过6MPa，注浆浆液的压力一般不超过1.0MPa。

　　双搅拌智能注浆一体机带模注浆施工工艺步骤

　　1、准备好端头有“+”槽的RPC注浆管

　　2、台车顶部预留螺栓(首次安装)

　　3、采用注浆管量测二衬模板与防水板之间的距离做好标识

　　4、量测后对注浆管做好标识

　　5、根据标识进行切割(长度为标识长度+2cm)

　　6、安装切割后的RPC注浆管

　　7、RPC注浆管安装后，安装法兰固定RPC注浆管

　　8、注浆时从上至下依次连接变径接头、压力表及注浆软管

　　双搅拌智能注浆一体机带模注浆施工注意事项

　　1、 拱部防水层铺设前，要重点对隧道拱部初期支护喷射混凝土表面进行处理，确保平整度符合设计要求;并确保拱部防水层铺设松紧适度并密贴，避免过紧或过松使得防水板形成下拉脱空或褶皱鼓包;同时确保拱部防水层焊点焊接牢固可靠。

　　2、双搅拌注浆一体机注浆过程中，如果注浆压力超过1.0MPa未出浓浆，即更换注浆孔注浆，直至注浆满足要求。要求每班衬砌均需进行回填注浆，注浆过程中要严格控制注浆压力。
